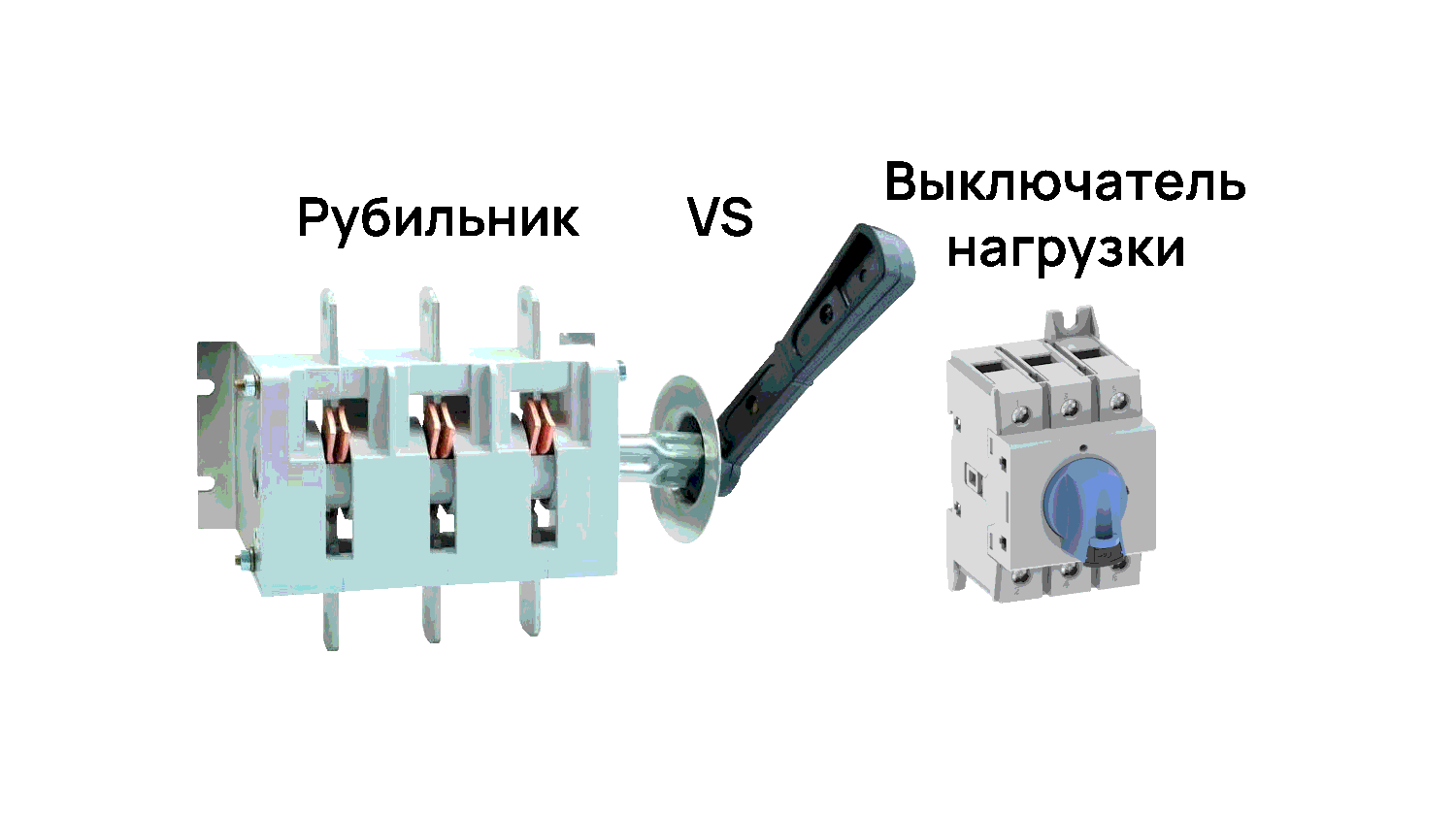

Чем отличается рубильник от выключателя нагрузки

Рубильник и выключатель нагрузки — это коммутационные аппараты, используемые в электроустановках, но они имеют ключевые различия:

1. Рубильник

Назначение: Предназначен для ручного включения/отключения электрических цепей без нагрузки или с минимальной нагрузкой (например, при ремонте или обслуживании).
Конструкция: Простая механическая конструкция с ножевыми контактами, часто без дугогасительных камер.
Ток отключения: Не рассчитан на отключение больших токов нагрузки, особенно при наличии дуги.
Применение: Используется как разъединитель в силовых цепях, для видимого разрыва цепи.

2. Выключатель нагрузки

Назначение: Предназначен для включения и отключения нагрузки (рабочих токов), но не для отключения токов короткого замыкания (это функция автоматического выключателя).
Конструкция: Имеет дугогасительные камеры, что позволяет безопасно разрывать нагрузку.
Ток отключения: Рассчитан на коммутацию номинальных токов.
Применение: Используется в распределительных сетях для оперативных переключений под нагрузкой.

Ключевые отличия

Характеристика	Рубильник	Выключатель нагрузки
Назначение	Разрыв цепи без нагрузки	Отключение рабочего тока
Дугогашение	Нет (или очень слабое)	Есть (специальные камеры)
Ток отключения	Только номинальный ток	Номинальный + небольшой перегруз

Вывод

Рубильник — это простой разъединитель, не предназначенный для работы под нагрузкой.
Выключатель нагрузки — более сложный аппарат, способный безопасно отключать токи в рабочем режиме.

Если нужно просто разорвать цепь для ремонта — подойдет рубильник. Если требуется регулярно включать/отключать нагрузку — нужен выключатель нагрузки.
